Кровельная панель «Белпанель - K 4»

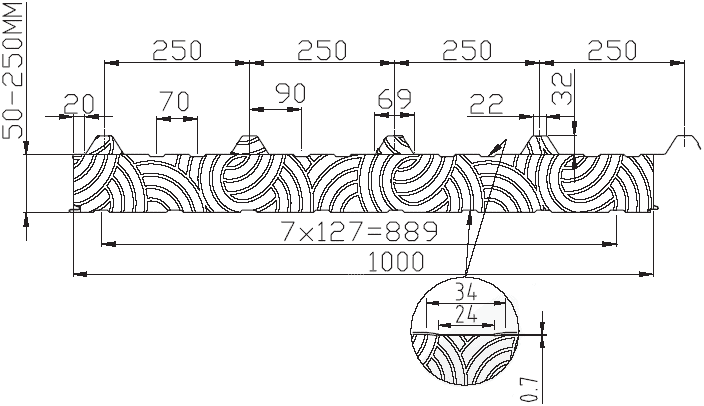

Профили нижней и верхней обшивок:
Кровельная панель Белпанель K 4 Кровельная пятиреберная DPR-панель

Монтажная ширина - 1000 мм


Толщина,
мм
Монтажная ширина,
мм
Длина, мм Удельный вес, кг/м2 Приведенное сопротивление
теплопередаче,
Ro*, м2 0C/Вт
Индекс изоляции
воздушного
шума**, дБ
50 1000 до 13600* 17,0 1,41 32
65 19,0 1,70 32
80 20,5 2,04 32
100 23,0 2,50 32
120 25,5 3,12 32
135 27,5 3,25 33
150 29,5 3,80 33
170 31,5 4,16 33
200 35,0 5,06 33
250 41,0 5,74 33

* за исключением К-4-200 (максимальная длина - 12000 мм), К-4-250 (максимальная длина - 10500 мм)
** НИИ строительной физики РААСН рекомендует панели “Белпанель” к применению в качестве акустических сооружений в строительстве для защиты застройки селитебных территорий от шума транспортных потоков (Сертификат соответствия № 030006.024/254-08)

Ro* получено в результате испытаний по ГОСТ 26254-84 для определения сопротивления теплопередаче трехслойных металлических панелей.


Условия испытаний:
1. Температура окружающей среды +18ºС
2. Относительная влажность 75%
3. Атмосферное давление 103 кПа


Кровельная панель «Белпанель - К 4»

Нижняя часть замка пятиреберной кровельной DPR-панели является элементом соединения Z-Lock с присущими ему совершенными характеристиками прочности и герметичности. Соединение верхних металлических листов панелей между собой производится «внахлест».Панель обладает повышенной конструкционной прочностью. Крепление кровельных панелей «Белпанель - К 4» к прогонам кровли осуществляется при помощи самосверлящих шурупов.


Кровельная панель Белпанель K 4

Несущие способности кровельных панелей «Белпанель - К 4»

Схема нагружения - однопролетная балка

Толщина
панели, мм
Несущая способность при равномерно распределенных нагрузках, кг/м2
Пролет, м
  1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
50 245 155 110 70 - - - - - - -
65 355 227 162 117 77 - - - - - -
80 465 300 215 165 110 70 - - - - -
100 610 395 285 220 160 115 75 - - - -
120 760 490 360 280 215 160 110 75 - - -
135 - 547 410 322 255 192 135 95 - - -
150 - - 465 365 295 225 160 115 75 - -
170 - - - 435 340 280 192 140 95 65 -
200 - - - - 410 340 240 175 125 90 65



Схема нагружения - неразрезная двухпролетная балка

Толщина
панели, мм
Несущая способность при равномерно распределенных нагрузках, кг/м2
Пролет, м
  1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
50 170 105 70 50 - - - - - - -
65 236 149 102 78 60 - - - - - -
80 348 220 155 120 95 65 - - - - -
100 460 295 210 160 130 105 70 - - - -
120 580 370 270 209 165 135 105 70 - - -
135 - 388 282 213 175 145 120 84 - - -
150 - - 355 275 220 180 155 110 70 - -
170 - - - 320 255 213 172 130 90 60 -
200 - - - 385 310 260 198 160 115 85 60

Примечание:
1. Толщина панелей в таблице приравнена к толщине утеплителя плотностью 120 кг/м3.
2. Данные приведены для панелей с наружными обшивками из стального оцинкованного проката с полимерным покрытием толщиной 0,6 мм.
3. При расчете несущей способности учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролета.
