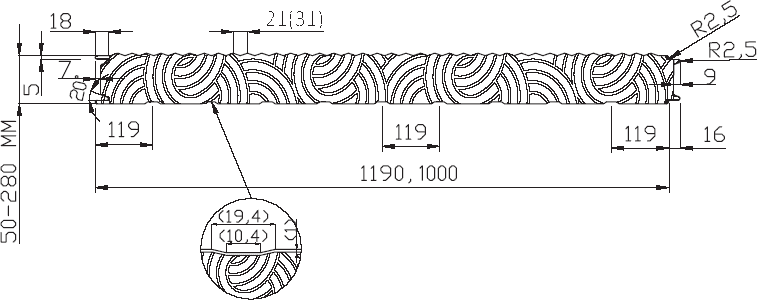

Стеновая панель «Белпанель С 4»

Профили нижней и верхней обшивок:
Замок Z-Lock Стеновая панель Белпанель С 4 Замок Z-Lock с присущими ему совершенными характеристиками прочности и герметичности
Монтажная ширина - 1190 мм
Монтажная ширина - 1000 мм

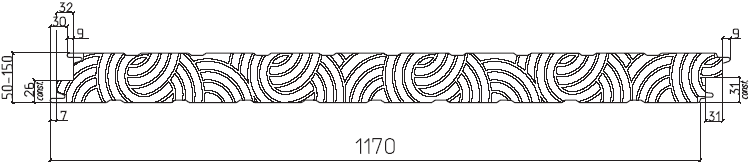

Стеновая панель «Белпанель С 5»

Профили нижней и верхней обшивок:
Скрытый замок Concealed Fix Стеновая панель Белпанель С 5 Скрытый замок
Concealed Fix
Монтажная ширина - 1170 мм

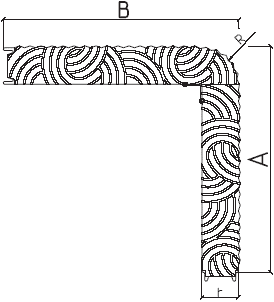

Угловая панель

Угловая панель Патент РФ № 36413


Минимальный радиус равен толщине панели. Размеры сторон могут быть разными.


Технические характеристики стеновых панелей «Белпанель - С 4» и «Белпанель - С 5»
Толщина,
мм
Монтажная ширина,
мм
Длина, мм Удельный вес, кг/м2 Приведенное сопротивление
теплопередаче,
Ro*, м2 0C/Вт
Индекс изоляции
воздушного
шума***, дБ
С-4 С-5 С-4 С-5 С-4 С-5
50 1000,1190 1170 от 2225*
до 13600**
от 2225*
до 6000
16,0 1,59 30
65 17,5 1,73 30
80 18,5 2,40 31
100 21,0 2,84 31
120 23,0 3,30 32
135 25,0 3,37 32
150 26,5 4,10 33
170 - - 28,0 4,45 33
200 - - 31,5 5,22 34
250 - - 37,0 5,85 35
280 - - 40,0 6,53 35

* панели длиной менее 2225 мм при поставке объединяются
** за исключением С-4-250 (максимальная длина - 11 000 мм) и C-4-280 (максимальная длина - 9 500 мм)
*** НИИ строительной физики РААСН рекомендует панели «Белпанель» к применению в качестве акустических сооружений в строительстве для защиты застройки селитебных территорий от шума транспортных потоков (Сертификат соответствия № 030006.024/254-08)


Ro* получено в результате испытаний по ГОСТ 26254-84 для определения сопротивления теплопередаче трехслойных металлических панелей.


Условия испытаний:
1. Температура окружающей среды +18ºС.
2. Относительная влажность 75%
3. Атмосферное давление 103 кПа


Стеновая панель «Белпанель - С 4»

Стеновая панель Белпанель С 4
Монтажная ширина - 1190 мм
Монтажная ширина - 1000 мм


Стеновая панель «Белпанель - С 5»
Скрытый замок Concealed Fix

Скрытый замок Concealed Fix специально разработан для горизонтального монтажа панелей. Соединение сохраняет совершенную прочность замка Z-Lock, одновременно обеспечивая визуальный эффект отсутствия внешних креплений, столь необходимый для реализации престижных проектов. Крепление панели к каркасу выполняется с применением специального промежуточного элемента, обеспечивая абсолютную всепогодную защиту при отсутствии сквозного крепежа.


Стеновая панель Белпанель С 5

По желанию Заказчика возможны комбинированные варианты профилирования


Угловая панель (патент РФ № 36413)

Угловая панель (патент РФ № 36413)

Угловая панель применяется при вертикальном монтаже стеновых панелей.

Максимальная длина угловой панели - 9 м.

Возможно изготовление угловых панелей как с одинаковыми, так и с разными сторонами, из расчета модульной длины развертки панели В = 1190.

Размеры А и В зависят от радиуса R и определяются для каждого конкретного случая.




Несущие способности стеновых панелей «Белпанель - С 4» и «Белпанель - С 5»
Схема нагружения - однопролетная балка

Толщина
панели, мм
Несущая способность при равномерно распределенных нагрузках, кг/м2
Пролет, м
  1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
50 165 125 100 80 60 - - - - -
65 185 162 130 105 85 70 60 - - -
80 265 200 160 130 110 100 85 70 - -
100 335 250 200 165 140 125 110 85 70 60
120 400 300 240 200 170 150 130 105 85 70
135 450 337 270 225 190 167 145 117 95 80
150 500 375 300 250 210 185 160 130 105 90
170 - 425 340 280 240 210 182 148 121 102
200 - 500 400 330 285 250 215 175 145 120
250 - - 500 415 355 310 270 220 180 150
280 - - - 500 395 345 300 245 200 180


Примечание:
1. Толщина панелей в таблицах приравнена к толщине утеплителя плотностью 105 кг/м3.
2. Данные приведены для панелей с наружными обшивками из стального оцинкованного проката с полимерным покрытием толщиной 0,6 мм.
3. При определении предельного прогиба учтена разность температур наружной и внутренней металлической обшивки T=55°C. Допускаемый прогиб принят L/200 пролета.
